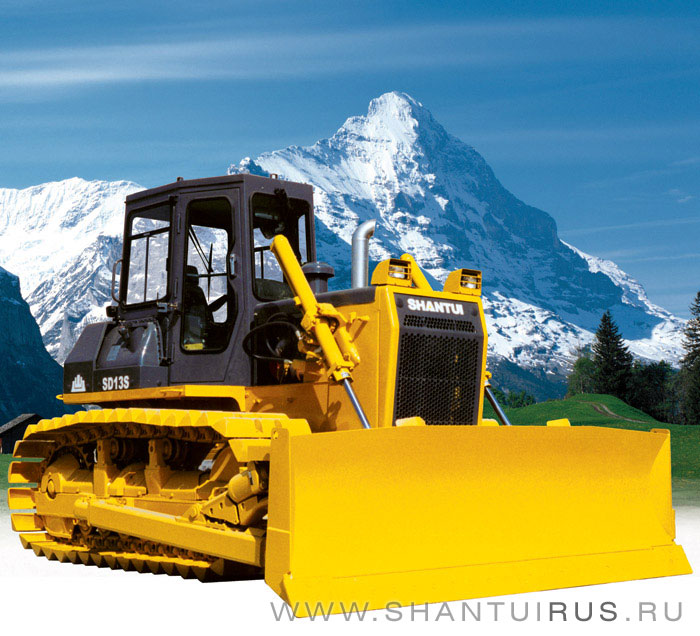

Бульдозер Shantui SD13S болотоходный (Китай)

Технические характеристики

• Тип отвала: прямой с регулируемым перекосом
• Минимальный дорожный просвет: 320 мм
• Рабочая масса бульдозера: 14900 кг
• Давление на грунт: 0,035 МПа
• Работа при уклоне: 30°
• Колея гусеничного хода: 1880 мм
• Двигатель:
  • Модель двигателя: Shangchai D6114ZG4B
  • Тип двигателя: водяного охлаждения, рядный, 4-тактный дизельный, с непосредственным (прямым) впрыском и турбонаддувом
  • Номинальная частота вращения коленчатого вала: 1900 об/мин
  • Номинальная мощность: 95,5 кВт (130 л.с.)
  • Число цилиндров: 6
  • Диаметр цилиндра и ход поршня: 114 × 135 мм
  • Рабочий объём: 8,27 л
  • Номинальный удельный расход топлива: не более 228 г/кВт·ч
  • Максимальный крутящий момент: 674 Н·м при 1300 об/мин
• Система трансмиссии:
  • Гидротрансформатор: трёхэлементный, одноступенчатый, однофазный
  • Трансмиссия: принудительно подключенная, планетарная передача
  • Главный привод: спирально-зубчатая коническая передача, барботажная смазка (смазка разбрызгиванием)
  • Муфта рулевого механизма: работающая в масляной ванне, многодисковая, постоянно-замкнутого типа, с гидроусилителем, механическое разделение, соединённая с тормозом муфты поворота
  • Тормоз муфты поворота: работающий в масляной ванне, плавающий, управляемый педалью, с гидроусилителем
  • Бортовая передача: двухступенчатый цилиндрический редуктор, барботажная смазка (смазка разбрызгиванием)
• Скорость хода:
  • Вперёд:
    • Первая передача: 0 — 3,2 км/ч
    • Вторая передача: 0 — 5,9 км/ч
    • Третья передача: 0 — 9,8 км/ч
  • Назад:
    • Первая передача: 0 — 3,9 км/ч
    • Вторая передача: 0 — 7,1 км/ч
    • Третья передача: 0 — 11,9 км/ч
• Ходовая часть:
  • Тип: качающаяся подвеска с балансирным брусом
  • Число поддерживающих катков (с каждой стороны): 2 шт.
  • Число опорных катков (с каждой стороны): 6 шт.
  • Гусеничная лента: башмаки треугольного профиля
  • Ширина башмаков гусеничной ленты: 700 мм
  • Шаг гусеничной ленты: 190 мм
• Гидравлическая система:
  • Максимальное давление: 14 МПа
  • Тип насоса: шестерённый
  • Подача (величина потока нагнетания): 180 л/мин при номинальной частоте вращения коленвала двигателя (1900 об/мин)
  • Рабочие цилиндры: 2 шт. диаметром 90 мм
• Отвал:
  • Тип отвала: прямой
  • Призма волочения: 3,3 куб.м
  • Ширина отвала: 3510 мм
  • Высота отвала: 970 мм
  • Максимальное заглубление отвала: 590 мм
  • Максимальная регулировка перекоса: 400 мм

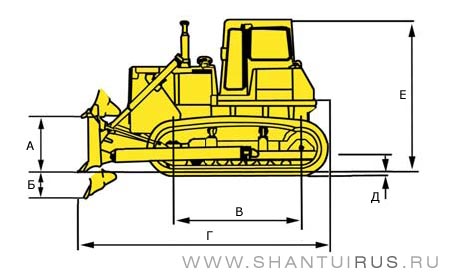

Размеры бульдозера Shantui SD13S

Размеры бульдозера с прямым отвалом:

• А: 930 мм
• Б: 590 мм
• В: 2365 мм
• Г: 4685 мм
• Д: 100 мм
• Е: 2950 мм
• Ж: 3510 мм
• И: 1880 мм
• К: 2580 мм
